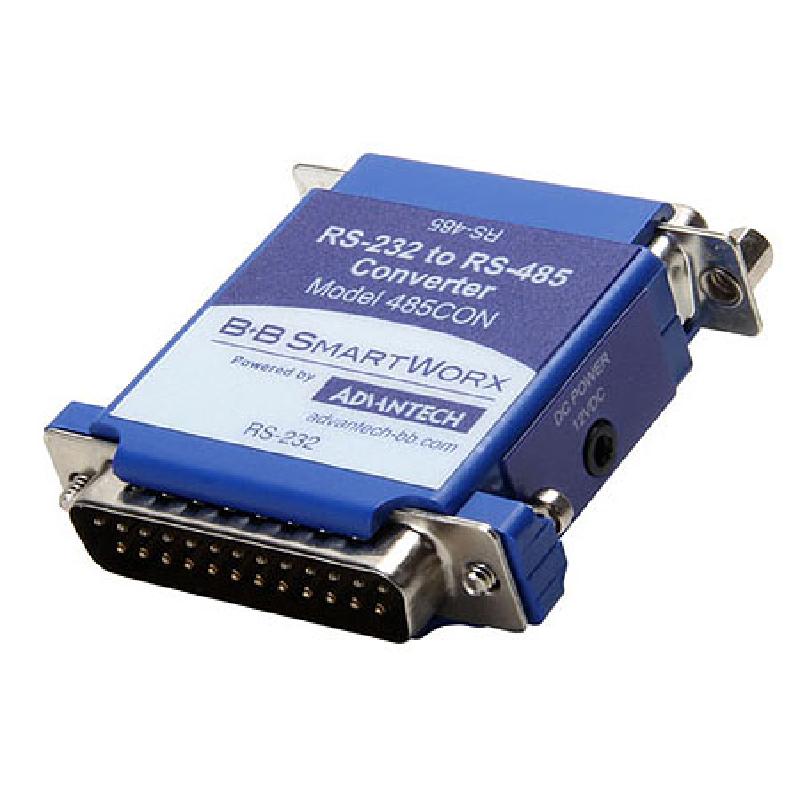

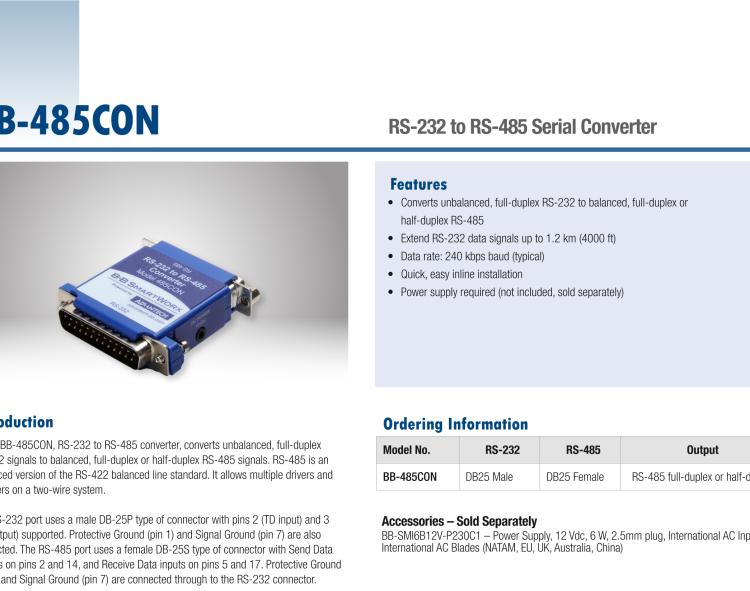

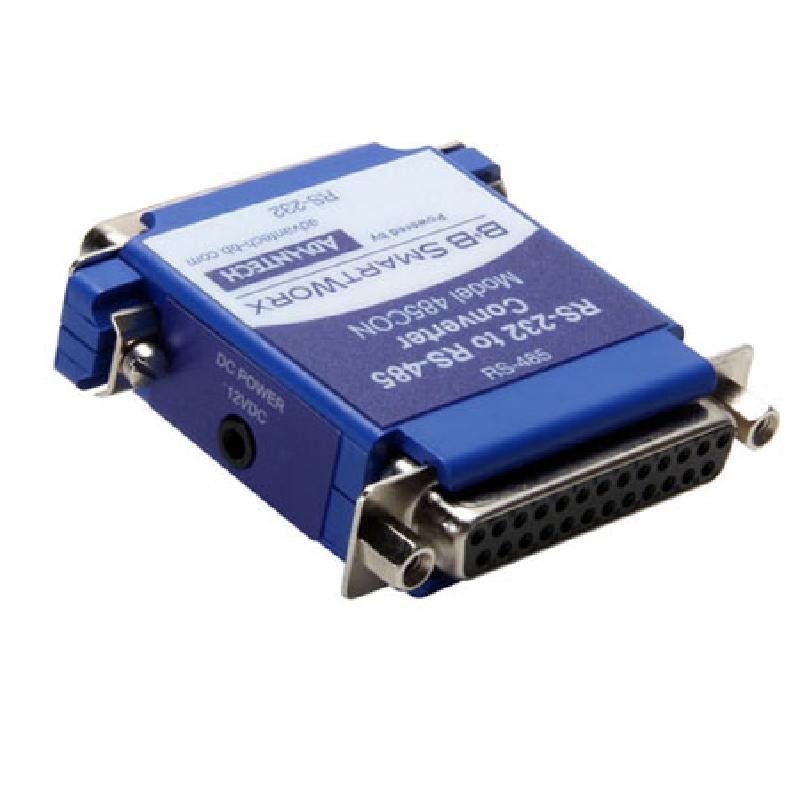

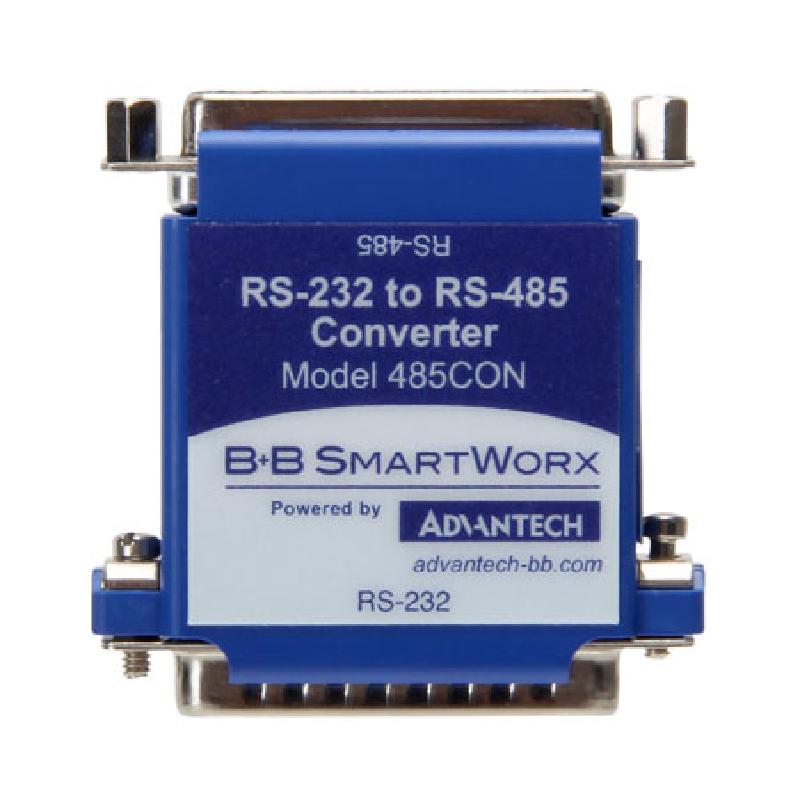

研華BB-485CON RS-232 至 RS-485 轉換器, DB25公頭 / DB25母頭

• 將不平衡差分的全雙工RS-232轉換為平衡差分的全雙工或半雙工RS-485
• 將RS-232數據傳輸信號擴展至1.2公里（4000英尺）
• 240 kbps波特率（普通）
• 快速、簡單的線纜安裝
• 需要電源（不包括在內，單獨出售）

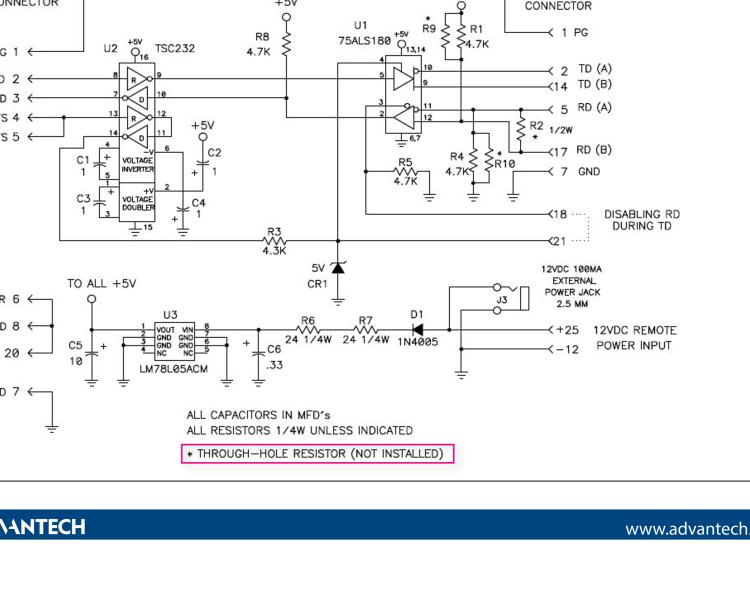

• 該RS-232到RS-485轉換器，將不平衡差分的全雙工RS-232信號轉換為平衡差分的全雙向或半雙工RS-485信號。RS-485是RS-422平衡線路標準的增強版。它允許在雙線系統上使用多個驅動器和接收器。RS-232端口使用DB-25P型公頭連接器，支持引腳2（TD輸入）和3（RD輸出）。保護接地（引腳1）和信號接地（針腳7）也已連接。RS-485端口使用DB-25S型母頭連接器，引腳2和14上具有發送數據輸出，引腳5和17上具有接收數據輸入。保護接地（引腳1）和信號接地（針腳7）通過連接到RS-232接頭。兩條RS-485線路的極性必須正確。
